En su núcleo, Fabricación de Chapa Metálica es una especie de magia. Es el arte y la ciencia de tomar una lámina de metal plana y sin vida y transformarla en un objeto tridimensional complejo, resistente y funcional. Es un proceso que construye el mundo que nos rodea.

Este proceso es la columna vertebral de la industria moderna. Desde los bastidores de servidores en un centro de datos hasta el chasis de su automóvil, desde dispositivos médicos hasta componentes aeroespaciales, las piezas de chapa metálica están en todas partes. Ofrecen una combinación inigualable de resistencia, ligereza y rentabilidad.

Pero, ¿cómo ocurre realmente esta transformación? ¿Cuáles son las etapas críticas, las opciones de materiales y las reglas de diseño que separan un proyecto exitoso de un costoso fracaso? Comprender todo este flujo de trabajo no es solo para ingenieros. Es una necesidad estratégica para cualquier innovador. Esta guía completa le servirá como su mapa, guiándolo a través de todo el viaje de fabricación de principio a fin.

contenido:

El Proceso de Fabricación de Chapa Metálica (Resumen)

Materiales Comunes para Chapa Metálica

Fundamentos de Diseño para Fabricabilidad (DFM)

Comprendiendo el Costo de la Fabricación de Chapa Metálica

Opciones para el Tratamiento de Superficies de Chapa Metálica

Control de Calidad y Tolerancias en Chapa Metálica

De Piezas a Productos: Ensamblaje de Chapa Metálica

Eligiendo su Socio de Fabricación

El Proceso de Fabricación de Chapa Metálica (Resumen)

Toda pieza de chapa metálica, sin importar cuán compleja sea, comienza su vida de la misma manera: como una lámina plana. El viaje desde esa lámina hasta una pieza 3D sigue tres etapas fundamentales: Corte, Conformado y Unión.

El corte es el primer paso. Aquí es donde el "patrón plano" 2D de su pieza se corta de una lámina más grande. Para prototipos y producción moderna, la herramienta principal es una cortadora láser de alta potencia. Es increíblemente rápida y precisa, capaz de cortar casi cualquier forma que pueda dibujar.

El conformado es donde ocurre la magia. La pieza plana cortada se lleva a una máquina llamada plegadora. Aquí, se aplica una fuerza inmensa a lo largo de líneas específicas para crear pliegues limpios y precisos. Esta es la etapa que le da a la pieza su estructura tridimensional y su resistencia.

Joining is the final stage for products made from multiple components. This can involve welding to permanently fuse parts, or using mechanical fasteners like rivets and screws. The specific proceso de fabricación de chapa metálica used is a careful choice based on the part's final application. Understanding this sequence is key to designing a part that can be manufactured efficiently.

Materiales Comunes para Chapa Metálica

The material you choose is the very soul of your part. It dictates its final weight, strength, longevity, and cost. Each material de chapa metálica has a unique personality and purpose.

Aluminum is the lightweight champion. It offers excellent corrosion resistance and a beautiful natural finish, making it a favorite for electronics and aerospace. Steel is the powerful workhorse. Carbon steel is incredibly strong and low-cost, forming the backbone of machinery and enclosures, but it needs a protective coating to prevent rust. Stainless Steel is the durable hero, providing both high strength and natural corrosion resistance, which is essential for medical, marine, and food-grade applications. Making the right material choice early is a critical step that impacts every other stage of the project.

Fundamentos de Diseño para Fabricabilidad (DFM)

A great part is born from a great design. But in sheet metal, a great design is not just about aesthetics. It is about understanding the process. A smart diseño de chapa metálica is one that is optimized for manufacturing. This philosophy is called Design for Manufacturability (DFM).

There are a few golden rules that every designer must follow. The most important is to maintain a uniform wall thickness across the entire part. You must also design with a proper bend radius to prevent the metal from cracking under stress. And you need to keep holes and other features a safe distance from bends to prevent them from deforming. Following these basic rules is the single biggest lever you have to reduce cost and improve the quality of your final part.

Comprendiendo el Costo de la Fabricación de Chapa Metálica

What are the factors that determine the costo de fabricación de chapa metálica? A transparent quote is typically a combination of three main drivers: material, machine time, and skilled labor.

Material cost is influenced by the type of metal chosen and the "nesting" efficiency—how tightly your parts can be arranged on a large sheet to minimize waste. Machine time is a direct function of your design's complexity. A part with hundreds of small cuts and a dozen bends will take longer to process than a simple bracket. Finally, labor cost is driven by manual secondary operations. Tasks like welding, grinding down the weld seams, and final assembly require the hands of a skilled technician, and this is often a significant component of the total cost.

Opciones para el Tratamiento de Superficies de Chapa Metálica

A raw metal part is rarely the end of the story. It needs a finish. This is the job of Sheet metal surface treatment, a critical step that provides both long-term protection and the final aesthetic of your product.

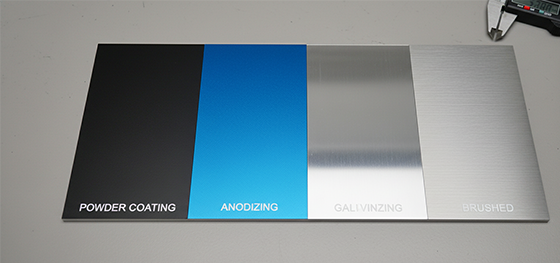

Powder coating is a popular and extremely durable choice, creating a thick, hard shell in a huge range of colors and textures. Anodizing is a premium finish for aluminum parts, creating a very hard, ceramic-like surface that is integral to the metal. Plating with materials like zinc or nickel is a common way to give cost-effective steel excellent corrosion resistance. And for applying logos and labels, processes like silkscreening add that final professional touch. The finish you choose is your customer's first impression of your product's quality.

Control de Calidad y Tolerancias en Chapa Metálica

¿Qué tan precisa es la fabricación de chapa metálica? Aunque no es un proceso microscópico como algunas formas de mecanizado CNC, sigue operando con estándares de precisión muy altos y predecibles. Comprender las tolerancias de chapa metálica es clave para un ensamblaje exitoso.

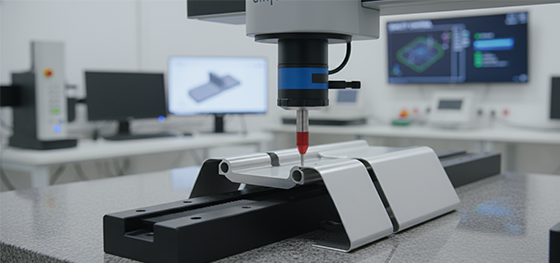

Los estándares reconocidos mundialmente, como ISO 2768, proporcionan un marco para estas tolerancias. Una característica cortada por láser podría tener una precisión de +/- 0,1 mm, mientras que una dimensión a través de un doblez podría tener una precisión de +/- 0,3 mm debido a la naturaleza del retorno elástico del metal. Un fabricante profesional utiliza equipos de inspección avanzados, como una Máquina de Medición por Coordenadas (CMM), para verificar que sus piezas cumplan con estos estándares. Este enfoque basado en datos es su garantía de consistencia.

De Piezas a Productos: Ensamblaje de Chapa Metálica

Un socio verdaderamente valioso ve más allá del componente individual. Ve el producto final. El proceso de ensamblaje de chapa metálica es lo que une la brecha entre una colección de piezas y una solución totalmente integrada.

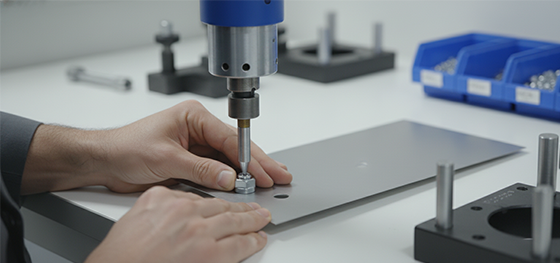

Esto implica servicios críticos que agregan un valor inmenso. El más común es la inserción de herrajes, utilizando una prensa para instalar tuercas PEM y espaciadores roscados que son esenciales para montar placas de circuito y otros componentes. También puede incluir soldar piezas separadas en un marco rígido, o remachar paneles juntos. Un socio de servicio completo que gestiona todo el proceso de ensamblaje simplifica su cadena de suministro y asegura un producto final perfecto.

Eligiendo su Socio de Fabricación

Navegar por todo este viaje requiere experiencia en cada paso. Por eso, elegir a su socio de fabricación es su decisión más importante. No solo está comprando una pieza; está obteniendo una capacidad.

Un verdadero socio, como JUCHENG, ofrece una solución integral. Proporcionamos comentarios expertos de DFM en la etapa de diseño. Tenemos un conjunto completo de equipos modernos para corte, doblado y soldadura. Nuestros departamentos internos de acabado y ensamblaje aseguran el control de calidad de principio a fin. Nuestra certificación ISO 9001 y la inspección avanzada con CMM son su garantía de calidad.

Este enfoque integrado, de extremo a extremo, es el núcleo de la Fabricación Moderna de Chapa Metálica. Es una asociación diseñada para reducir sus riesgos, simplificar su cadena de suministro y ayudarle a llevar un mejor producto al mercado, más rápido.
