Descifrar las especificaciones históricas y no lineales de los espesores de chapa en bruto puede ser un gran desafío durante la fase de diseño. Utilizar una tabla de calibres de chapa metálica completa permite a los equipos de ingeniería traducir las indicaciones de calibre ambiguas en medidas decimales precisas en pulgadas y milímetros. Debido a que el sistema de calibres no es ni métrico estándar ni imperial estándar, confiar en números de calibre en bruto sin una guía de conversión específica del material es una receta para graves errores de ensamblaje y ajuste estructural.
Muchos equipos de hardware enfrentan devastadoras sorpresas en la producción cuando asumen que un solo número de calibre representa el mismo espesor físico en diferentes metales. Estos sistemas de medición no lineales dependen en gran medida de la densidad física de la aleación específica que se procesa. Una chapa de acero al carbono de calibre 16 es significativamente más gruesa que una chapa de aluminio de calibre 16, lo que significa que una simple confusión en el diseño puede deformar instantáneamente su diseño plano o hacer que su herramienta de plegado se detenga.
Equilibrar los espesores del metal con sus límites de conformado es lo que distingue los ensamblajes de hardware de alto rendimiento de las estructuras sueltas y mal ajustadas. Examinemos el origen del sistema de calibres, comparemos los valores de conversión estándar en aleaciones industriales comunes y revisemos cómo el espesor físico de la chapa dicta sus parámetros de plegado y la selección de herramientas.
contenido:
¿Qué es un Calibre de Chapa Metálica?
Tablas de Conversión de Calibres para Acero, Aluminio y Galvanizado
Cómo el Espesor Afecta el Radio de Plegado y la Elección del Proceso
Descargar la Tabla u Obtener una Revisión de DFM Gratuita
Preguntas Frecuentes: Preguntas Críticas sobre la Tabla de Calibres de Chapa Metálica
¿Qué es un Calibre de Chapa Metálica?
¿Cómo se originó el sistema de calibres de chapa metálica no lineal?

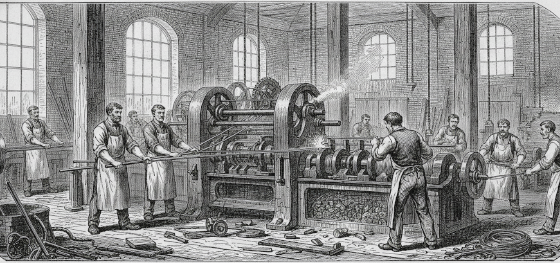

El sistema se originó en la industria británica de alambre del siglo XIX, donde los números de calibre representaban el número de veces que un alambre metálico tenía que ser estirado a través de troqueles de tamaño progresivo para alcanzar su espesor final.
A diferencia de los estándares métricos modernos donde el espesor se indica directamente, la escala de calibres es inversamente proporcional: un número de calibre más alto indica una chapa más delgada, y un número más bajo representa una placa más gruesa. Esta escala inversa es un legado directo del proceso de estirado, ya que cada pasada de estirado adelgazaba aún más el alambre, aumentando el número de estirado.
A medida que surgieron los molinos de laminación de chapa, adoptaron estas escalas de estirado de alambre establecidas para designar los espesores de chapa. Con el tiempo, diferentes industrias metalúrgicas desarrollaron sistemas de calibres distintos e independientes. Las aleaciones ferrosas utilizan el Calibre Estándar de Fabricantes, mientras que los metales no ferrosos como el aluminio y el latón utilizan la escala Brown & Sharpe, lo que explica por qué las mismas indicaciones de calibre varían drásticamente según el material.
Tablas de Conversión de Calibres para Acero, Aluminio y Galvanizado
¿Por qué el acero estándar, el aluminio y el acero galvanizado tienen diferentes espesores para el mismo calibre?
Diferentes materiales utilizan sistemas de calibre separados basados en su peso por pie cuadrado y métodos de procesamiento históricos, lo que resulta en diferentes espesores decimales.
Para evitar costosos errores de diseño, los ingenieros deben verificar siempre las dimensiones decimales reales del metal seleccionado antes de anidar patrones planos. Por ejemplo, una lámina de acero estándar de calibre 16 tiene aproximadamente 1.52 mm de espesor, mientras que una lámina de aluminio de calibre 16 tiene solo 1.29 mm de espesor. Una lámina de acero galvanizado de calibre 16, que incluye su recubrimiento protector de zinc, mide aproximadamente 1.61 mm de espesor.

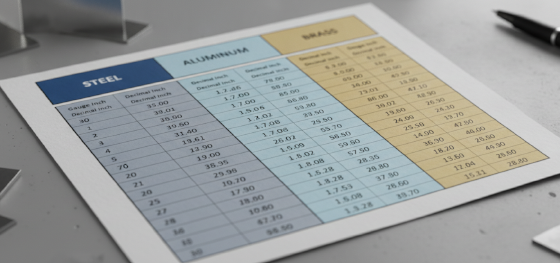

Esta variación es la razón por la que es esencial tener una tabla de calibres de láminas de metal calibrada marcada en tu escritorio de diseño. Aquí hay una tabla de conversión de referencia directa para calibres comerciales comunes:
| Número de Calibre | Acero Estándar mm (pulgadas) | Acero Inoxidable mm (pulgadas) | Acero Galvanizado mm (pulgadas) | Aluminio mm (pulgadas) |
|---|---|---|---|---|
| 10 GA | 3.42 (0.1345) | 3.43 (0.1350) | 3.51 (0.1382) | 2.59 (0.1019) |
| 12 GA | 2.66 (0.1046) | 2.68 (0.1054) | 2.75 (0.1084) | 2.05 (0.0808) |
| 14 GA | 1.90 (0.0747) | 1.91 (0.0751) | 1.99 (0.0785) | 1.63 (0.0641) |
| 16 GA | 1.52 (0.0598) | 1.51 (0.0595) | 1.61 (0.0635) | 1.29 (0.0508) |
| 18 GA | 1.21 (0.0478) | 1.27 (0.0500) | 1.31 (0.0516) | 1.02 (0.0403) |
| 20 GA | 0.91 (0.0359) | 0.95 (0.0375) | 1.01 (0.0396) | 0.81 (0.0320) |
Cómo el Espesor Afecta el Radio de Plegado y la Elección del Proceso
¿Cómo dicta el espesor físico de la lámina la selección de la plegadora y las herramientas?
Las láminas de metal más gruesas requieren aberturas de matriz en V más grandes, mayores fuerzas de plegado y radios de curvatura mínimos más grandes para evitar el desgarro del material y el desgaste extremo de las herramientas.
El espesor físico de una placa de metal es el principal impulsor de los límites de fabricación. Cuando una lámina se pliega en una plegadora, el material experimenta una tensión de tracción extrema en el radio exterior. Si el radio de curvatura se establece demasiado ajustado para una placa gruesa, las fibras exteriores se estirarán más allá de sus límites físicos y se partirán.
Además, los requisitos de tonelaje de la plegadora aumentan exponencialmente con el espesor. Plegar una placa estructural de calibre 10 requiere significativamente más fuerza que una piel delgada de calibre 20, lo que determina si se necesita una prensa estándar o una plegadora hidráulica de servicio pesado. El espesor también afecta las velocidades de avance de corte, ya que cortar calibres más gruesos más lentamente es necesario para prevenir la escoria y mantener bordes limpios.
Descargar la Tabla u Obtener una Revisión de DFM Gratuita
¿Cómo previene JUCHENG problemas de espesor y tolerancia en proyectos de chapa metálica personalizados?
Analizamos sus modelos CAD utilizando software avanzado de desplegado 3D, verificando los márgenes de plegado y los factores K en relación con su calibre y aleación elegidos antes de la producción.

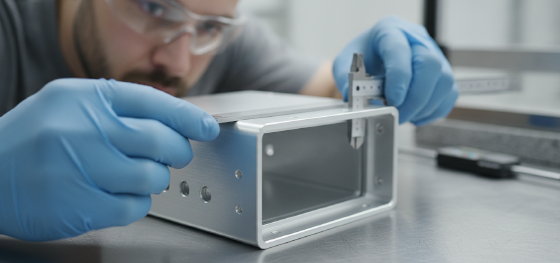

Elegir el espesor correcto para su material de chapa metálica es la base del desarrollo de productos estructurales y rentables. JUCHENG integra estas estrictas verificaciones geométricas en nuestra red de fabricación digital. Esto nos permite transformar sus dibujos en hardware completamente terminado y duradero con una consistencia dimensional extrema.
Operamos en un entorno certificado IATF 16949 e ISO 13485, utilizando más de 150 máquinas de fabricación de alto rendimiento para ejecutar operaciones complejas de estampado y conformado. Nuestro equipo de ingeniería proporciona un análisis DFM gratuito de 24 horas para verificar sus modelos CAD, comprobando bridas y puntos de tensión antes de la fabricación de herramientas. Respaldados por nuestra política sin MOQ y garantía de entrega rápida, gestionamos su proyecto desde el corte inicial del patrón plano hasta el empaquetado y ensamblaje final.
Preguntas Frecuentes: Preguntas Críticas sobre la Tabla de Calibres de Chapa Metálica
¿Por qué una lámina de acero galvanizado de calibre 16 es más gruesa que una lámina de acero estándar de calibre 16?
Las láminas de acero galvanizado se sumergen en caliente o se electroplacan con una capa protectora de zinc. Debido a que el Calibre Estándar de Fabricantes mide el espesor nominal total del producto recubierto terminado, el espesor del recubrimiento de zinc se añade al acero base, haciendo que la lámina galvanizada final sea ligeramente más gruesa que el acero estándar desnudo del mismo calibre.
¿Se aplica el sistema de calibres a placas de acero pesadas de más de 6 mm de espesor?
No, el sistema de calibres está estrictamente optimizado para chapas metálicas de calibre delgado a medio, típicamente por debajo de 6 mm. Una vez que los espesores de metal superan los 6 mm (o 0,25 pulgadas), el material se clasifica como placa estructural en lugar de chapa metálica, y su espesor se especifica directamente en milímetros o fracciones de pulgada para evitar confusiones.
¿Cómo varía el retorno elástico del material entre diferentes calibres de chapa metálica?
Las láminas de calibre delgado (como 22 GA) exhiben una recuperación elástica significativamente mayor, comúnmente conocida como resorte, compared to thick plates (such as 10 GA). Our press brake programmers utilize specialized CNC controller databases that dynamically adjust punch strokes to compensate for these varying springback rates across different gauges.
How does JUCHENG prevent thickness mix-ups based on the sheet metal gauge chart?

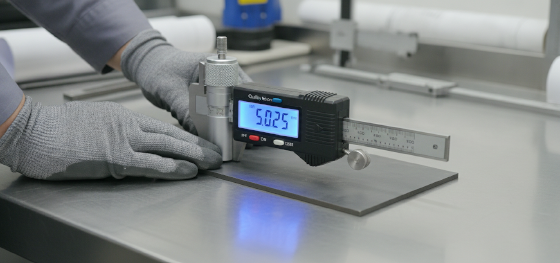

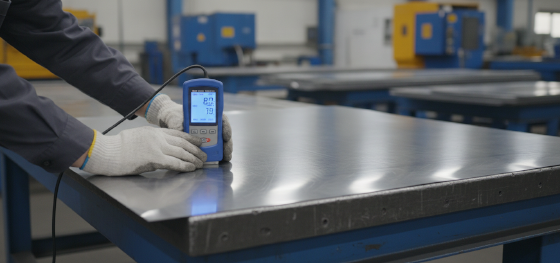

We physically measure every incoming batch of raw sheet stock using calibrated digital micrometers to verify the exact decimal thickness before nesting. Our engineers program our laser cutters and press brakes using these real, measured dimensions rather than generic gauge numbers, ensuring that every finished bracket aligns perfectly.
