La ingeniería de hardware personalizado para quirófanos, soportes aeroespaciales o entornos de semiconductores de alto vacío requiere una desviación importante de los límites comerciales estándar. Especificar fabricación de chapa metálica de tolerancia estrecha permite a los diseñadores de productos evitar la deriva dimensional típica del plegado estándar, logrando conjuntos altamente repetibles que encajan perfectamente sin procesamiento manual posterior. Este proceso de fabricación de chapa metálica de alta precisión se basa en la integración de láseres avanzados de múltiples ejes, plegadoras programables y mecanizado híbrido posterior para asegurar una precisión a nivel de micras.
¿Sufre de desviaciones dimensionales en el ensamblaje que requieren rectificado manual, limado o calzas personalizadas en la línea? Cuando los chasis de múltiples paneles se modelan sin planificar la recuperación elástica específica del material, las variaciones de espesor en bruto o la contracción térmica de soldadura, la acumulación de errores compilados desalineará los orificios de montaje críticos. Diseñar proactivamente sus geometrías para utilizar mecanizado híbrido avanzado y metrología rigurosa es la mejor manera de asegurar la calidad de su producto.
Examinemos cómo la industria define las tolerancias estrechas, exploremos el enfoque híbrido que combina chapas plegadas con fresado de cinco ejes, y revisemos cómo nuestros sistemas de calidad certificados y las verificaciones con CMM Zeiss garantizan resultados impecables.
¿Qué define la "tolerancia estrecha" en chapa metálica?
¿Cuáles son los límites cuantitativos de la fabricación de metales de tolerancia estrecha?
El plegado comercial estándar generalmente mantiene tolerancias de ±0,38 mm a ±0,50 mm, mientras que el conformado de tolerancia estrecha mantiene límites lineales de ±0,10 mm a ±0,15 mm y límites angulares dentro de ±0,5 grados.
Para optimizar su presupuesto de fabricación, es fundamental comprender estos umbrales de precisión. En la fabricación de chapa metálica personalizada, mantener tolerancias extremadamente estrechas (como ±0,1 mm) en múltiples pliegues consecutivos es excepcionalmente difícil debido a las variaciones naturales del material. Las láminas en bruto estándar presentan desviaciones menores de espesor y dureza del molino, lo que altera cómo se estira el metal bajo presión.
Lograr tolerancias estrechas en plegadoras estándar requiere verificación manual continua y compensaciones de recuperación elástica personalizadas. Sin embargo, si su diseño exige precisión inferior a 0,05 mm para orificios de rodamiento críticos o superficies de montaje planas, las plegadoras estándar no pueden cumplir estos límites por sí solas. Debemos implementar procesos híbridos avanzados para desbastar el metal después del conformado, cerrando la brecha entre la chapa metálica y el mecanizado CNC.

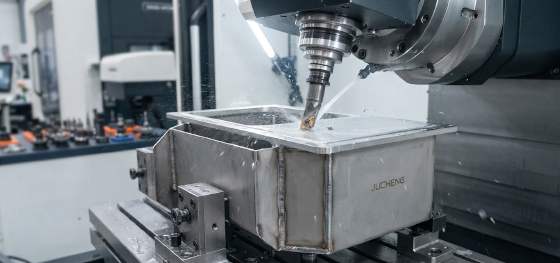

El enfoque híbrido: combinando chapa metálica con mecanizado CNC de 5 ejes
¿Cómo la combinación de paneles plegados con fresado CNC multieje ofrece precisión a nivel de micras?
Ejecutamos un enfoque híbrido: primero cortamos con láser y doblamos el panel estructural con un ligero margen de material, y luego montamos el ensamblaje soldado en una fresadora de cinco ejes para mecanizar las superficies de acoplamiento críticas.
Este enfoque de fabricación híbrido se utiliza ampliamente en carcasas de diagnóstico médico de alta gama, racks de conmutadores de red y carcasas de proyectores de consumo. Al integrar paneles plegados con mecanizado CNC de 5 ejes, logras la rentabilidad y la estructura ligera del acero plegado junto con las tolerancias prístinas a nivel de micras de las piezas mecanizadas.
Para soportes personalizados que requieren alineaciones de pasadores de alta carga o soportes de motor precisos, primero soldamos el marco de chapa metálica. Luego sujetamos la estructura unificada en nuestros centros de mecanizado de alta velocidad, utilizando fresas de precisión y escariadores para aplanar las bridas de montaje críticas y perforar los diámetros de los agujeros dentro de ±0.015 mm. Este mecanizado secundario elimina cualquier error acumulado de doblado o distorsión por soldadura, ofreciendo una precisión extrema.

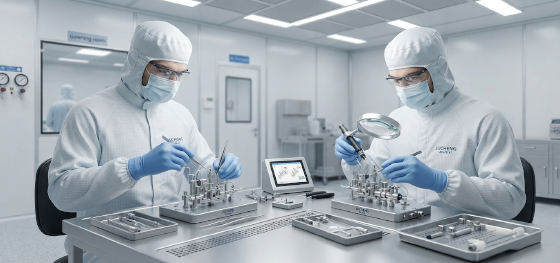

ISO 13485 e IATF 16949: Sistemas de gestión de calidad en los que puede confiar
¿Cómo garantizan las certificaciones de calidad internacionales tolerancias consistentes en ensamblajes de alta precisión?
Los sistemas de gestión de calidad estrictos rigen la calibración continua de las herramientas de prensa, las verificaciones automatizadas en proceso y la trazabilidad detallada de los lotes de material.
Procesar componentes de alta precisión para equipos médicos o sistemas automotrices requiere más que solo maquinaria de alta gama; exige un sistema de gestión de calidad (QMS) robusto y certificado. Jucheng Precision opera bajo las estrictas directrices AS9100, IATF 16949 e ISO 13485, asegurando que nuestros ensamblajes médicos y soportes automotrices se fabriquen en entornos controlados con trazabilidad completa de lotes.
Nuestros sistemas de calidad certificados dictan que cada plegadora, cortadora láser y fresadora CNC se someta a rigurosos programas de mantenimiento preventivo y calibración. Inspeccionamos y documentamos los espesores de chapa cruda antes del procesamiento, monitoreamos las presiones de plegado en tiempo real y entregamos informes dimensionales completos con cada envío. Este estricto cumplimiento de calidad asegura que sus piezas se fabriquen con una consistencia absoluta, coincidiendo completamente con los estándares de calidad de los talleres de Europa occidental de alta gama.
Control de calidad definitivo: Inspección con CMM Zeiss en Jucheng Precision
¿Cómo verifica Jucheng Precision las tolerancias dimensionales ajustadas en ensamblajes complejos con múltiples curvaturas?
Verificamos todas las dimensiones geométricas y perfiles de planitud utilizando escáneres láser sin contacto y máquinas de medición de coordenadas Zeiss de alta precisión.
¿Por qué comprometer la precisión al buscar piezas personalizadas rentables? En Jucheng Precision, gestionamos cada etapa de fabricación bajo un sistema de calidad unificado. Esta capacidad integrada mantiene nuestras tolerancias de chapa metálica notablemente bajas, asegurando que sus piezas se corten, doblen y ensamblen con extrema consistencia.
Nuestro departamento de metrología está equipado con una máquina de medición por coordenadas (CMM) Zeiss de alta gama, utilizando sondas de rubí de escaneo continuo para inspeccionar los ensamblajes terminados contra sus archivos CAD 3D. Procesamos una amplia gama de materiales, incluyendo aluminio ligero, acero inoxidable de alto límite elástico y acero al carbono formable. Respaldados por nuestras revisiones gratuitas de DFM 24 horas, política sin cantidad mínima de pedido y garantía de entrega rápida, gestionamos su proyecto desde el corte inicial del patrón plano hasta el empaquetado y ensamblaje final de alta durabilidad.
Preguntas frecuentes: Preguntas críticas sobre la fabricación de chapa metálica de tolerancia estrecha
Nuestro equipo de ingeniería ha recopilado soluciones profesionales a los desafíos más comunes de calidad y costo que se enfrentan en las series de fabricación de alta precisión:
¿Cuál es la tolerancia más ajustada posible en la fabricación profesional de chapa metálica?
Para piezas dobladas en frío estándar, el límite físico es aproximadamente ±0.1 mm a ±0.15 mm debido al retorno elástico y las variaciones de espesor en bruto. Sin embargo, al implementar nuestro enfoque híbrido (combinando chapa con mecanizado CNC secundario posterior), podemos lograr fácilmente tolerancias de agujeros y planitud a nivel micrométrico de hasta ±0.015 mm, igualando completamente la precisión de los bloques mecanizados sólidos.¿Por qué el aluminio es más vulnerable a las variaciones de tolerancia de plegado que el acero inoxidable?
El aluminio es más blando y tiene límites de tracción bajos, lo que lo hace muy sensible a la fricción superficial y a pequeños cambios en las herramientas. Además, las aleaciones de aluminio (como 6061-T6 vs. 5052-H32) exhiben una variación de retorno elástico significativamente mayor bajo diferentes templados por tratamiento térmico, lo que requiere que nuestros operadores de prensa calibren continuamente las carreras del punzón y los topes traseros para mantener tolerancias angulares ajustadas.¿JUCHENG cobra tarifas adicionales de herramientas para la fabricación de chapa metálica con tolerancias ajustadas?
No, utilizamos nuestra extensa biblioteca interna de punzones estándar de alta calidad y juegos de matrices en V para varios espesores y radios. Si sus diseños utilizan dimensiones industriales estándar, podemos plegar sus soportes personalizados inmediatamente. Si sus tolerancias ajustadas requieren mecanizado posterior con CNC, utilizamos nuestros centros de fresado multieje, lo que le permite evitar por completo cualquier herramienta personalizada o gastos de molde NRE.¿Cómo previene Jucheng Precision que los errores acumulativos saquen de tolerancia los pedidos de alto volumen?
Ejecutamos rigurosos controles de calidad en nuestra línea de acabado, utilizando máquinas de medición por coordenadas (CMM) no destructivas avanzadas para medir las dimensiones en múltiples puntos. Nuestros técnicos monitorean la química del baño y las densidades de corriente en tiempo real, asegurando que cada componente terminado cumpla con sus estrictos requisitos de espesor y resistencia a la niebla salina.
