Validating structural, geometric, and aesthetic hardware assemblies during early product development cycles demands a clear understanding of process-specific material limits and geometric boundaries. Industrial designers frequently prioritize speed and aesthetic fidelity when sourcing physical mockups, neglecting the dynamic mechanical loads and thermal stresses that functional parts must withstand. Sourcing suitable rapid fabrication methods prevents development groups from overpaying for raw material waste and long machine times. Understanding the balance of mechanical strength and surface quality ensures physical prototypes coordinate with your validation objectives cleanly.
Layer-stacking tolerances, polymer thermal shrinkages, and manual post-processing cleanups dictate the final product performance far more than digital CAD simulations can predict. Slicing CAD files manually allows experienced toolmakers to analyze parting lines, draft angles, and wall thicknesses using advanced mold flow simulation software. Sourcing your copies from a partner with extensive in-house capabilities ensures you receive honest, cost-saving advice for your specific hardware program. Let’s look at how you can optimize your geometries to drive down expenses safely while maintaining high-fidelity quality.
Tabla de Contenidos
1. Core Advantages of Physical Scale Models in Iterative Design
2. Conventional Additive Printing Limitations and Structural Flaws
Core Advantages of Physical Scale Models in Iterative Design
Question: What is the main benefit of utilizing physical mockups? Physical mockups validate true volumetric proportions, shadowing details, and ergonomic clearances that remain invisible on flat computer monitors.
Sourcing physical validation models accelerates the early design cycle by providing tactile feedback that computer renders cannot simulate. Product development teams utilize advantages and disadvantages of rapid prototyping studies to balance the immediate need for visual forms with the long-term requirements of functional stress testing. Sourcing physical scale models allows multi-functional groups to align on parting lines, assembly gaps, and aesthetic proportions before cutting core steel. Speed represents the premier motivator during early form studies, allowing developers to execute multiple design iterations in days.
Sourcing high-fidelity mockups helps engineering groups win critical stakeholder alignments and secure initial venture capital. Sourcing early visual verification models from a versatile Servicio de prototipos platform ensures designers optimize their files for actual user testing. Slicing CAD files precisely allows experienced toolmakers to analyze draft angles and wall thickness limits manually. Sourcing your prototypes from a single turnkey manufacturer ensures your designs transition smoothly from early concept models to mass series production.
Conventional Additive Printing Limitations and Structural Flaws
Pregunta: ¿Por qué las piezas de plástico impresas de baja calidad son malos prototipos funcionales? Las resinas fotopolímeras frágiles y las debilidades de unión entre capas hacen que las piezas impresas se deformen, alabeen o fracturen bajo tensión dinámica.

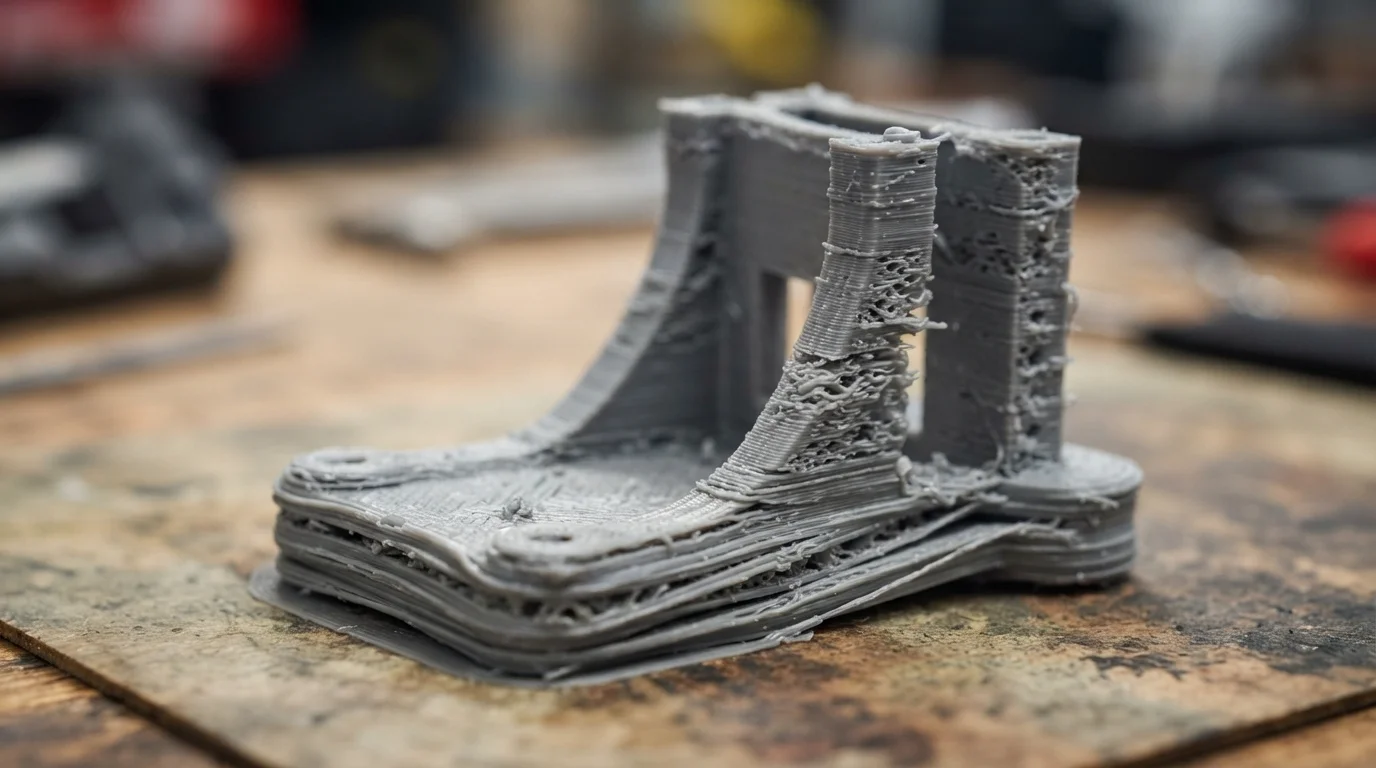

Los métodos tradicionales de impresión 3D como la estereolitografía (SLA) o el modelado por deposición fundida (FDM) ofrecen una notable libertad de diseño, pero la física de apilamiento de capas impone límites dimensionales claros. Las resinas fotopolímeras utilizadas en plataformas Servicio de impresión 3D estándar curan bajo barridos de láser UV, lo que provoca que las características delgadas sin soporte se alabeen o deformen al solidificarse. Las piezas sinterizadas o impresas sufren propiedades de material anisotrópicas, lo que significa que se deslaminan fácilmente a lo largo de las direcciones de unión de capas bajo esfuerzo cortante dinámico. Comprender estas limitaciones estructurales representa un paso crítico al evaluar las ventajas y desventajas de las metodologías de prototipado rápido.
Los materiales fotopolímeros frágiles fallan instantáneamente cuando se someten a deflexiones funcionales de ajuste a presión o pruebas de caída dinámica. Unir archivos CAD sin procesar sin considerar los límites de elongación del material conduce a altas tasas de fallo durante los ensayos clínicos y de campo tempranos. Es obligatorio obtener resinas de poliuretano de color personalizado o termoplásticos sólidos al validar holguras mecánicas funcionales. Esta tabla compara los límites estructurales y estéticos en diferentes procesos de fabricación rápida:
| Proceso de Fabricación | Costo de configuración inicial | Tolerancia Dimensional | Integridad Estructural |
|---|---|---|---|
| Impresión 3D (SLA) | Muy bajo (corte automatizado) | ±0.15 mm a ±0.20 mm | Baja (Resina frágil, anisotrópica) |
| Mecanizado CNC | Alta (Configuración manual de G-code) | ±0.01 mm a ±0.05 mm | Máxima (Taco sólido, isotrópico) |
| Herramental Rápido | Extrema (Horas de fresado de núcleo) | ±0.10 mm a ±0.15 mm | Alta (Resinas de producción, isotrópicas) |
Estrategias de Mitigación con Mecanizado CNC y Herramental Rápido
Pregunta: ¿Cómo se evitan las debilidades mecánicas de las impresiones 3D? Mecanizar piezas a partir de termoplásticos de ingeniería sólidos o utilizar herramental de inyección rápida proporciona piezas isotrópicas que cumplen con los estándares de producción.

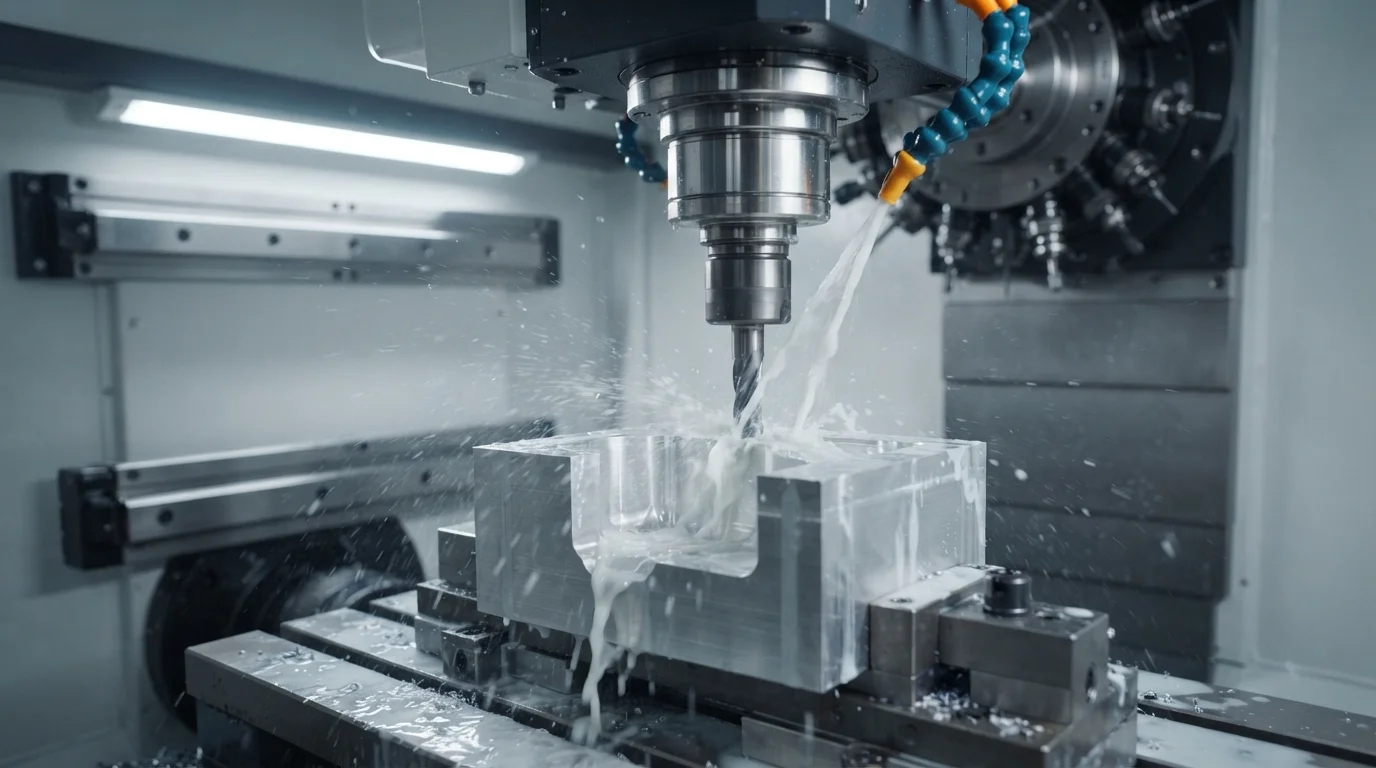

Subtractive Servicio de mecanizado CNC evitan las limitaciones de material de la impresión 3D cortando piezas directamente de bloques sólidos de ABS, Nailon (PA), o Policarbonato (PC). El mecanizado a partir de palanquillas sólidas conserva las estructuras de grano isotrópicas de los plásticos en bruto, evitando la delaminación bajo tensión dinámica. Los husillos de alta velocidad tallan geometrías complejas con microtolerancias de hasta ±0,01 mm, entregando componentes funcionales premium listos para pruebas de tensión inmediatas. El abastecimiento de eslabones estructurales fresados representa una técnica característica utilizada para analizar los límites de fatiga en el mundo real.
Ampliar su programa de validación funcional más allá de las cincuenta unidades requiere utilizar un Servicio de utillaje rápido para moldear piezas de forma económica. Los moldes rápidos de aluminio o acero blando entregan componentes moldeados por inyección genuinos utilizando granos de polímero de grado de producción en semanas. El abastecimiento de herramientas rápidas permite a los desarrolladores de productos validar compuertas, líneas de partición y ángulos de salida bajo presiones reales de máquina. Equilibrar estas opciones mediante un estudio meticuloso de las ventajas y desventajas del prototipado rápido asegura que cumpla con los plazos de lanzamiento ajustados.
Jucheng Precision apoya a los grupos de mecatrónica ofreciendo opciones de fabricación altamente optimizadas y de ahorro de costos que se alinean con presupuestos ajustados. Obtener nuestro especialista experto DFM gratuito las 24 horas ayuda a los grupos de productos a optimizar la ubicación de compuertas, líneas de separación y perfiles de ángulo de desmoldeo antes de cortar metal o verter silicona. Obtener prototipos de alta calidad asegura que sus diseños estén construidos para soportar fuerzas dinámicas severas de manera segura. Obtener sus componentes de nuestra instalación de fabricación certificada bajo un mismo techo previene errores de comunicación, asegurando que los cambios de diseño se propaguen de manera segura en todas las etapas.
Preguntas Frecuentes (FAQ)
¿Cuál es la principal limitación del prototipado rápido?
Los procesos de fabricación aditiva de gama baja no pueden simular la resistencia física de los termoplásticos de producción, lo que hace que las pruebas de piezas estructurales sean altamente propensas a fallas. El abastecimiento de piezas funcionales fresadas a partir de polímeros de ingeniería sólidos representa un hito crítico para validar el desgaste mecánico realista. El abastecimiento de revisiones tempranas de DFM asegura que las tolerancias no críticas se aflojen para evitar horas de mecanizado innecesarias, optimizando sus ventajas del prototipado rápido programas.
¿El pulido de superficies complejas aumenta drásticamente las facturas de prototipado?
El pulido manual, el pulido por vapor y la pintura multicapa requieren horas de mano de obra intensiva, lo que puede duplicar la factura total de su proyecto. Especificar acabados estándar de granallado o de máquina en bruto para estructuras internas o modelos visuales tempranos reduce sus gastos totales de acabado. Los diseñadores de productos coordinan con especialistas en fabricación para aplicar recubrimientos decorativos solo en las caras exteriores visibles.
¿Cómo se pueden reducir los gastos de utillaje de moldes para producción de lotes pequeños?
Estandarizar los ángulos de desmoldeo verticales, las esquinas redondeadas y los espesores de pared nominales es el método principal para prevenir rebabas en el molde. Los cierres de línea de partición del molde se ajustan a mano con precisión, asegurando que el polímero no escape bajo altas presiones de sujeción. Obtener revisiones tempranas de DFM simplifica los diseños de líneas de separación, eliminando la necesidad de costosos deslizadores mecánicos en moldes rápidos.
